Металеві заготовки набувають прямолінійних згинів без потреби зварювати окремі частини деталі. Перед формуванням лінії згину листогиб фіксує край матеріалу притискною балкою, а рухома частина надає йому заданого положення. Така технологія дає змогу виготовляти кутики, профілі, короби та добірні елементи зі збереженням цілісності полотна. Результат залежить від довжини робочої зони, товщини листа, кута повороту балки й особливостей притиску.
Листозгинальні верстати застосовують там, де потрібні рівні фальци, відбортовування та повторювана геометрія металевих виробів. Листогиб працює із заготовкою по лінії майбутнього згину, тому правильне позиціювання впливає на розмір кожної полиці. Для отримання послідовних деталей важливі стабільна фіксація та контроль положення матеріалу. Пристрої відрізняються виконанням притискного вузла, довжиною робочої крайки та способом створення зусилля.
Принцип роботи
Робочий цикл починається з розміщення заготовки на опорній площині та вирівнювання її відносно лінії згину. Листогиб утримує метал притиском, після чого рухома балка змінює кут між основною частиною полотна й майбутньою полицею. Після повернення механізму деталь звільняють і за потреби виконують наступну операцію. Послідовність дає змогу отримати один або кілька паралельних згинів без розрізання матеріалу.
Величина кута визначає форму готового профілю, а робоча довжина обмежує розмір доступної заготовки. Коли листогиб має сегментний притиск, окремі елементи балки можна знімати для формування бортів складної конфігурації. Суцільна балка натомість забезпечує притиск уздовж протяжної прямої лінії. Реальна допустима товщина залежить від конструкції конкретної моделі та властивостей металу, а не лише від назви обладнання.
Сегментний притиск
Сегменти верхньої балки створюють місце для вже зігнутих стінок деталі, які заважали б суцільному затиску. Цей листогиб використовується для коробчастих виробів, касет та деталей з кількома бортами. Переставні елементи дозволяють налаштувати ширину робочого прорізу під контур заготовки. Особливе значення мають кількість секцій, їхні розміри та висота відкриття балки, оскільки саме ці параметри описують доступну геометрію операції.
У серії W представлені ручний сегментний SLAVLES W 1,5x1220 та STILER W 1,5x1220. Кожен листогиб має робочу ширину до 1220 міліметрів, заявлену товщину листа до 1,5 мм і кут згинання до 135 градусів. В обох конструкціях передбачено 16 знімних секцій із ширинами 50, 76 та 102 мм. Відкриття притискної балки становить 30 міліметрів, тому опис цих моделей пов’язаний насамперед із формуванням компактних профільних деталей.
Серія STILER PBB
STILER PBB 1,5x1520 має 13 сегментів балки й робочу ширину 1520 мм. Цей листогиб розрахований на лист завтовшки до 1,5 мм та згинання в діапазоні до 135 градусів. Знімні секції різної ширини допомагають компонувати робочу крайку відповідно до форми деталі. Ручний механізм із пружинним підсилювачем переміщує згинальну балку, а максимальне відкриття притиску становить 46 мм.
STILER PBB 2,0x1270 має робочу ширину 1270 мм і допускає обробку листового металу завтовшки до 2,0 мм. Листогиб має 11 сегментів, які дозволяють формувати полиці та бічні стінки з різною послідовністю згинів. Механізм підтримує кут до 135 градусів і оснащений ручним приводом із пружинним підсилювачем. Розмір відкриття балки 46 міліметрів визначає простір, доступний під час встановлення частково сформованої деталі.
Модель STILER PBB 2,5x1020 розрахована на максимальну ширину 1020 мм і товщину листа до 2,5 мм. Листогиб має 11 знімних секцій притискної балки та робочий діапазон кута до 135 градусів. У механізмі також використовується ручне керування з пружинним підсилювачем. Поєднання характеристик описує можливості обробки коротших заготовок більшої товщини в межах заявлених параметрів обладнання.
Довгомірні згини ALB
STILER ALB 2600 призначений для згинання листів із максимальною робочою довжиною 2600 міліметрів. Цей листогиб працює зі сталлю завтовшки до 0,7 мм та алюмінієм до 0,8 мм, а заявлений кут згинання сягає 180 градусів. У конструкції передбачено швидкозатискну верхню балку й роликові ножиці для різання матеріалу. Глибина згинання 580 міліметрів характеризує доступний простір подавання заготовки під час формування довгих елементів.

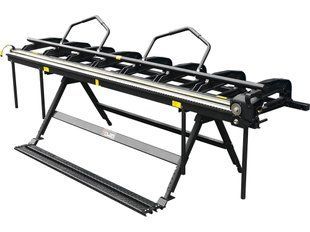

Для STILER ALB 3200 вказано максимальну робочу довжину згинання та різання до 3200 мм. Листогиб має ручний привід, підтримує кут до 180 градусів і оснащується роликовими ножицями. Допустима товщина становить до 0,7 мм для сталевого полотна та до 0,8 мм для алюмінієвого. Глибина подавання — до 580 міліметрів, що важливо під час виготовлення протяжних планок, фальців та інших лінійних деталей.
Електромагнітний притиск
MAGNETIC STILER EB 1250 утримує метал електромагнітом, а згинальна балка приводиться вручну. Листогиб розрахований на ширину до 1250 міліметрів і товщину до 1,6 мм, а діапазон кута становить від нуля до 135 градусів. Для живлення притиску передбачено мережу 230 В із частотою 50 Гц. Комплект містить десять матриць різної довжини, а опис обладнання підтверджує можливість радіусного гнуття.
Електромагнітна фіксація відрізняється від механічного затиску способом утримання заготовки перед поворотом балки. Коли листогиб оснащено змінними матрицями, їхня довжина впливає на доступну конфігурацію профілю. Радіусне згинання застосовується для утворення плавніших переходів замість вираженого гострого ребра. Водночас на результат впливають властивості листа та дотримання робочих обмежень конкретної установки.
Параметри моделей
|
Модель |
Тип |
Ширина |
Товщина |
Кут |
|---|---|---|---|---|
|
SLAVLES W 1,5x1220 |
Сегментний листогиб |
1220 мм |
до 1,5 мм |
до 135° |
|
STILER W 1,5x1220 |
Сегментна, ручна |
1220 мм |
до 1,5 мм |
до 135° |
|
STILER PBB 1,5x1520 |
Сегментна, ручна |
1520 мм |
до 1,5 мм |
до 135° |
|
STILER PBB 2,0x1270 |
Сегментна, ручна |
1270 мм |
до 2,0 мм |
до 135° |
|
STILER PBB 2,5x1020 |
Сегментна, ручна |
1020 мм |
до 2,5 мм |
до 135° |
|
STILER ALB 2600 |
Ручна, з ножицями |
2600 мм |
сталь до 0,7 мм |
до 180° |
|
STILER ALB 3200 |
Ручний листогиб з ножицями |
3200 мм |
сталь до 0,7 мм |
до 180° |
|
MAGNETIC STILER EB 1250 |
Електромагнітний притиск |
1250 мм |
до 1,6 мм |
до 135° |
Наведені значення відображають граничні характеристики, вказані в описах окремих моделей. Робоча ширина, кут і допустима товщина утворюють технічний профіль кожної конструкції. У серії ALB параметри сталі та алюмінію наведені окремо, а ручний сегментний листогиб додатково характеризують кількість секцій і відкриття балки. Такі дані описують геометричні межі операцій без припущень щодо інших матеріалів.
Геометрія готових деталей
Листове згинання дозволяє отримати Г-подібні й П-подібні перерізи, відгини кромок та замкнуті за формою короби з відкритим торцем. Розташування матеріалу відносно лінії затиску задає контур майбутньої деталі. Під час послідовних операцій листогиб формує полиці, а кут повороту балки впливає на стикування суміжних елементів. Для деталей з кількома стінками потрібно враховувати простір, який займають уже сформовані борти.
Покрівельні планки, фасадні обрамлення, вентиляційні канали та елементи металевих кожухів мають різні контури, проте спираються на той самий принцип деформації. Уздовж наміченої прямої лінії, з урахуванням припусків на загин, листогиб формує чіткий відгин без відокремлення частин полотна. При повторенні операцій важливе узгодження розгортки деталі з майбутніми полицями. Точність вимірювання та послідовність переходів впливають на збирання готового профілю.
Особливості обробки
Під час згинання метал зазнає пластичної деформації, а після розвантаження може частково пружно повертатися. Цей ефект залежить від властивостей сплаву, товщини листа й радіуса згину. Тому листогиб працює не лише з геометрією балки, а й із характеристиками конкретного матеріалу. Для повторюваних операцій важливі незмінні умови фіксації, послідовність рухів і стабільне положення заготовки.
Згинальна лінія повинна залишатися рівною, а поверхня листа — без небажаного зміщення під притиском. Рівномірне навантаження та точне встановлення матеріалу впливають на якість довгих профілів. Коли листогиб використовується для протяжних деталей, увага приділяється надійному затисканню вздовж усієї крайки. У сегментних механізмах роль відіграє правильне розташування знімних секцій, що допомагає зберегти форму готового виробу.
